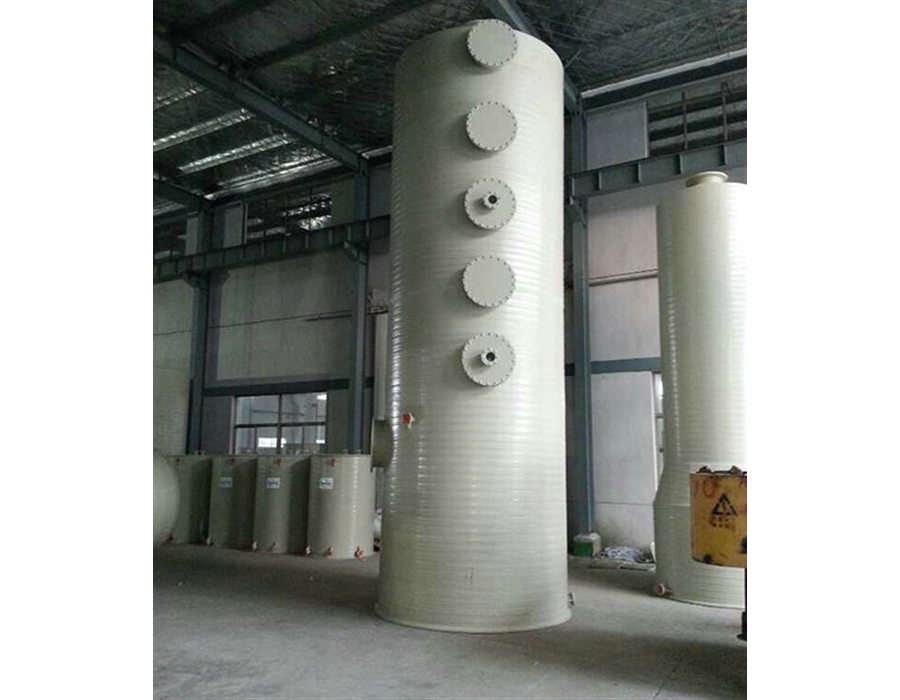

旋流板噴淋塔
旋流板塔是一種噴射型塔板洗滌器，塔板葉片如固定的風車葉片，氣流通過葉片時產生旋轉和離心運動，吸收液通過中間盲板均勻分配到葉片，形成薄液層，與旋轉向上的氣流形成旋轉和離心的效果，噴成細小液滴，甩向塔壁后。液滴受重力作用集流到集液槽，并通過降液管流到下一塔板的盲板區，具有一定風壓，風速的待處理氣流從塔的上部進，下部出。氣流與吸收液在塔內作相對運動，并在旋流塔板的結構部位形成很大表面積的水膜，從而大大提高了吸收作用。每一層的吸收液經旋流離心作用調入邊緣的收集槽，再經導流管進入下一層塔板，進行下一層的吸收作用。
