石墨改性聚丙烯膜式吸收器是我國近期發展起來的新型吸收器。這種吸收器是屬濕壁式表面吸收裝置，適用于伴隨放熱的易容腐蝕性氣體（如HCl, SO2等）的吸收。操作時吸收劑通過布膜器沿垂直列管內壁以薄膜狀下降，氣體自上而下（并流）或自下而上（逆流）通過內管空間，氣液兩相在流動的液膜上進行傳質。列管外通冷卻劑以除去吸收過程中放出的熱量。由于它許多性能超過石墨模式吸收器，因此它已廣泛代替石墨模式吸收器。
[主要特點]
溫度：本設備可適用的溫度范圍是-5～125℃，為提高吸收效率，應盡量降低吸收劑溫度。
壓力：殼程和管程均應≤0.3MPa(表)
真空度：殼程和管程均應≤-0.1MPa柱
吸收劑用量：根據HCl濃度而定，一般10-20m3/h(10m2吸收器)
降溫水用量可根據操作工藝條件進行熱量稀算而定，增加降溫水用量，降低水溫，有利
提高吸收效率。
 |

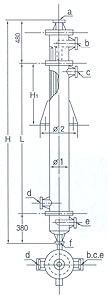

a、 氣體入口 b、 循環液進口 c、 冷卻水進口 d、 冷卻水出口 e、 尾氣出口 f、 成品出口 上部：內有鋸齒形溢流分布裝置 中部：冷卻吸收段 下部：氣液分離段 |
 |
[適用范圍]
可用于合成氯化氫和回收氯化氫氣體吸收。也可以用于H2、S、SO2、NH3等氣體的吸收，得到的產品濃度比絕熱吸收高5％。采用二級串聯，循環吸收，效率可達98％以上
[吸收能力]
吸收器的生產能力可以在較大范圍內進行調整，控制方便。例如二臺10m2膜式吸收器串聯使用，一天可獲得31％鹽酸10-20
噸。
[操 作]
吸收劑與被吸收的氣體可逆流操作，也可并流操作。逆流操作時上升的流體將導致液膜厚度增加，液膜流速降低，一般當氣體流速在管內5-10m/s時出現流泛現象。并流操作時氣體由上而下流動，將會使液膜厚度減薄，液膜流速增加，在氣體流速相同的情況下，并流時的流體阻力比逆流時小得多。并流時氣速可高達15-30m/s，但吸收推動力比逆流時小，目前生產中大多采用并流操作。
物理機械性能表
|
石墨改性聚丙烯
|
純聚丙烯
|
||||
|
性能
|
數據
|
性能 |
數據
|
||
|
比重
|
1.1
|
比重 |
0.93
|
||
|
工作溫度℃
|
-10～125
|
工作溫度℃ |
-10～130
|
||
|
線膨脹系數x10-5/℃
|
5.7～12
|
線膨脹系數x10-5/℃ |
6～3
|
||
|
抗沖強度kgc/cm2
|
6.44
|
抗沖強度kgc/cm2 |
≥15
|
||
|
抗拉強度kg/cm2
|
230
|
抗沖強度kg/cm2 |
≥300
|
||
|
焊接抗拉強度kg/cm2
|
123
|
焊接抗拉強度kg/cm2 |
165
|
||
|
導熱系數千卡/米、小時、度
|
2.6
|
導熱系數千卡/米、小時、度 | |||
|
工作壓力
|
MPa
|
≤0.3
|
工作壓力
|
MPa |
≤0.25
|
|
真空MPa
|
-0.1
|
真空MPa |
-0.1
|
||
|
出廠水壓試驗MPa
|
0.4
|
出廠水壓試驗MPa
|
0.4
|
||
